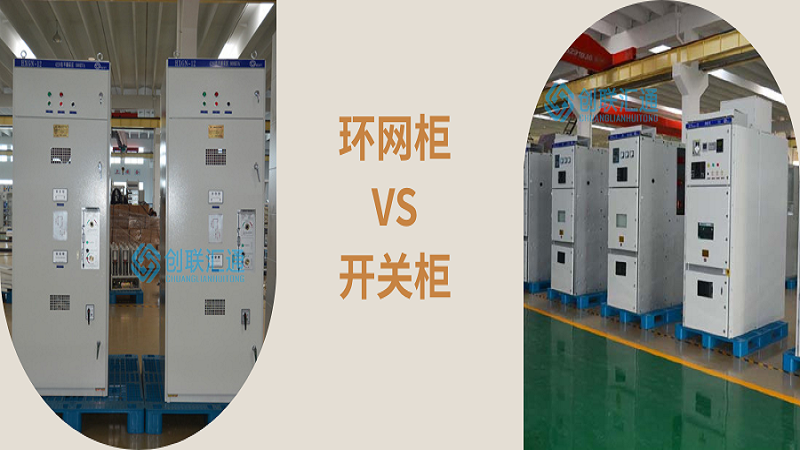

环网柜和开关柜有什么区别？

在电力系统配电环节中，环网柜和开关柜是两类核心设备，二者的区别体现在功能、结构、应用场景、核心开关设备、工作原理、维护与操作难度等方面。
功能区别：环网柜的核心功能是环网供电、线路分段与故障隔离，主要用于配电网的环形供电系统中，实现多电源供电切换和故障线路快速切除，保障供电连续性，兼具简单的过载和短路保护功能。而开关柜的功能更全面，以电能分配、控制、保护和监测为主，可对变压器、电机等用电设备进行精准控制，能实现过载、短路、漏电等多重保护，同时支持电能参数监测和远程操控，适配复杂配电场景的多功能需求。
结构区别：从结构来看，环网柜采用模块化设计，体积小巧紧凑，内部组件集成度高，主要由负荷开关、熔断器、接地开关等核心部件组成，柜体密封性能好，占用安装空间小，适合户外或空间受限的场景。开关柜结构相对复杂，柜体体积较大，内部包含断路器、隔离开关、互感器、继电器、仪表等多种组件，布局分为进线柜、出线柜、计量柜等不同功能单元，组件排列规整，接线方式灵活，可根据配电需求进行定制化组合。
应用场景区别：环网柜主要应用于中低压配电网，尤其适合城市住宅小区、商业综合体、工业园区的配电网改造，以及偏远地区的环形供电线路，例如小区10kV配电环网、商业街分支线路供电等场景，能高效实现供电回路的灵活切换。开关柜的应用范围更广泛，覆盖发电站、变电站、工厂车间、高层建筑等各类场景，既适用于高压配电系统的电能分配，也可用于低压侧用电设备的控制保护，比如大型工厂的变压器配套配电、写字楼的集中配电控制等。
核心开关设备区别：环网柜的核心开关设备是负荷开关+熔断器组合，负荷开关负责正常回路的接通和断开，熔断器承担短路保护功能，结构简单、成本较低，适合对开断性能要求不高的中低压场景。开关柜的核心开关设备是断路器，断路器具备完善的灭弧装置，能在正常运行和故障状态下可靠开断电路，配合隔离开关、互感器等组件，实现高精度控制和保护，部分高端开关柜还可配置智能断路器，支持远程操控和状态监测。
工作原理区别：环网柜的工作原理基于环形供电逻辑，当某一回路发生故障时，负荷开关快速断开故障线路，同时接通备用回路，保障其他用户正常供电，整个过程依赖机械结构的联动和熔断器的瞬时动作，响应速度快但控制精度相对较低。开关柜则通过电气二次回路控制，断路器根据互感器采集的电流、电压信号，结合继电器的保护设定，实现对电路的精准控制，当出现过载或短路时，断路器自动跳闸切断电路，同时通过仪表实时反馈运行状态，控制逻辑更复杂、保护更精准。
维护与操作难度区别：环网柜因结构紧凑、组件简单，维护难度较低，日常只需定期检查密封性能、熔断器状态和接地是否可靠，维护周期长，且操作流程简便，普通运维人员经简单培训即可上手。开关柜组件繁多、结构复杂，维护内容包括断路器灭弧室检查、二次回路接线紧固、仪表校准等，需要专业技术人员进行全面检测，维护周期短、成本较高，操作时需严格遵循操作规程，避免因误操作引发安全事故。
通过以上6个维度的对比，相信大家已清晰了解环网柜和开关柜的区别。如果您需要根据具体项目需求定制环网柜、开关柜及配套变压器设备，可以立即留言或拨打咨询电话获取专属方案！
