美式箱变的结构特点

　　1、美式箱变：

　　1)箱变的接线形式:一路或两路 10KV 进线;

　　单台变压器，容量一般选用500KVA~800KVA; 低压出线电缆 4~6 路

　　2)箱变的主要部件:

　　变压器、 10KV环网开关、 10KV电缆插头、低压桩头箱体等主要部件组成。它具体积小、有造价低便于安装等优点。

　　美式箱变的优缺点：

　　1)优点：体积小占地面积小、便于安放、便于伪装，容易与小区的环境相协调。可以缩短低压电缆的长度，降低线路损耗，还可以降低供电配套的造价。

　　2)缺点：

　　一、由于负荷开关浸在油里，油被电弧碳化、分解，产生乙炔等有害气体，使得性能下降，曾发生事故。看不到明显断开点，检修不方便;

　　二、美式箱变本身不带低压保护和计量。为满足国内用户的需要，国产箱变在低压侧加装低压配电柜。由于箱式变长期处于太阳的直晒下，影响塑壳断路器的散热，使得断路器不能正常开断负载及短路电流，易引发高压侧故障;

　　三、美变体积小，加上电容等后散热条件不如欧变;美变体积变小后，功能扩展方面不如欧变，由于不同容量箱变的土建基础不同，使箱变的增容不便，当箱变过载后或用户增容时，土建要重建，会有一个较长的停电时间，增加工程的难度。但是欧变可以通过更换变压器来改变容量，而美变就不行;

　　四、美变的高压部分为插入式熔断器+负荷开关，这一部分不如欧变的方案多;

　　五、欧变高压可以加计量，而美变就不行。

美式箱变

　　2、欧式箱变：

　　1)箱变的接线形式

　　a 、单台配变形式—两路 10KV 进线;

　　单台变压器容量一般在500KVA~800KVA ;低压出线电缆一般为 4~6 路。

　　b 、两台配变形式—两路 10KV 进线;两台变压器，每台变压器的容在500KVA~800KKVA; 低压出线电缆一般为 8~12 路。

　　2)箱变的主要部件

　　变压器、 10KV环网开关柜、低压电容器、低压开关等主要部件组成，相当于将Ⅲ型站的设备紧凑安装在金属的箱体内，使Ⅲ型站小型化。欧式箱变的体积比美式箱变要高要大，造价也比美式箱变要大。

　　1)优点：噪音与Ⅲ型站和Ⅰ型站相当;辐射较美式箱变要低，因为欧式箱变的变压器是放在金属的箱体内起到屏蔽的作用;可以设置配电自动化，不但具有Ⅲ型站和Ⅰ型站的优点，而且还有美式箱变的主要优点。

　　2)缺点：体积较大，不利于安装，对小区的环境布置有一定的影响;

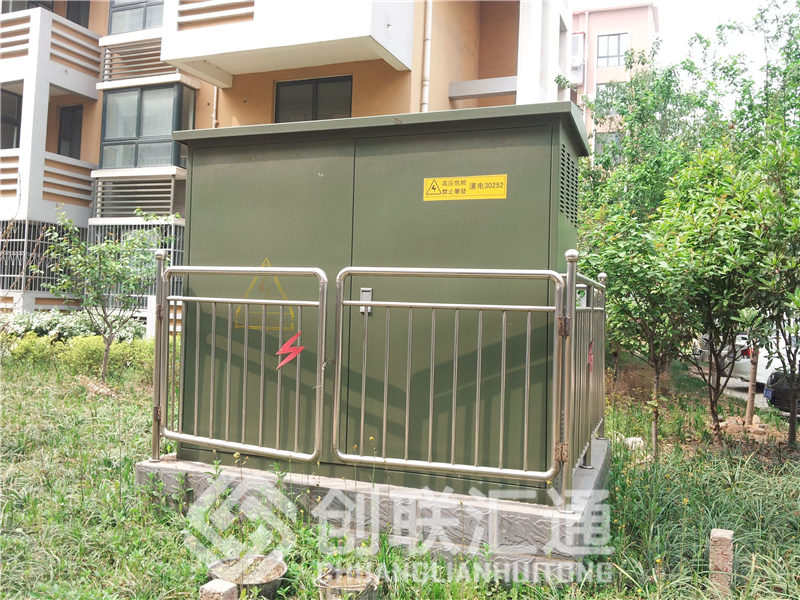

欧式箱变

　　总之，美变占地小，设计结构上更为合理，可减少相应电缆长度;而欧变体积大，但功能齐全，扩容及更改方案很灵活。
