出线柜和馈线柜的区别是什么？

在变压器配套的高低压配电系统中，馈线柜是出线柜的“细分专业款”，核心差异体现在“配电层级”与“控制精度”上，直接影响变压器电能分配的效率与安全。
出线柜是变压器配电系统中“电能输出分配设备”的总称，核心功能是将变压器输出的电能输送至下游电路；而馈线柜是出线柜的细分类型，专门针对“精准分支配电”场景设计，属于“专业化的出线柜”。简单说，所有馈线柜都是出线柜，但并非所有出线柜都是馈线柜——就像变压器有油浸式、干式之分，出线柜也以功能精度分为通用款（常规出线柜）和专业款（馈线柜）。
功能定位

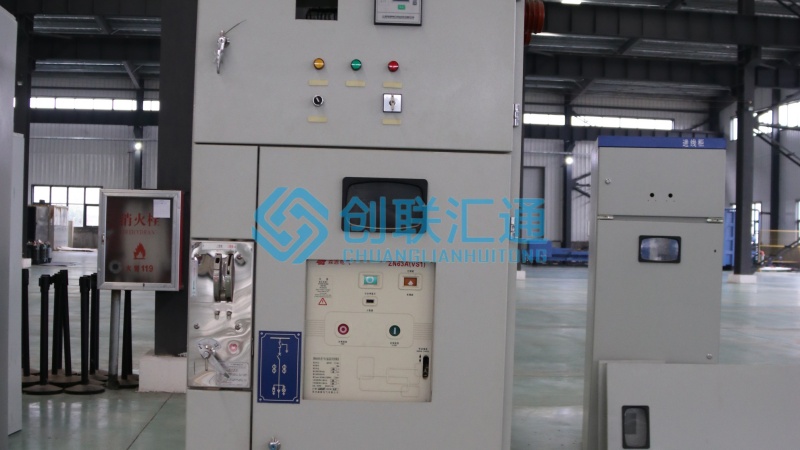

功能定位的层级差异，是两者最核心的区别，直接对应变压器配电的不同环节。常规出线柜是变压器电能输出的“第一道分配关卡”，承担“总控+保护”双重职责：它直接连接变压器的输出端，通过内置的主断路器控制总输出电流，当下游出现短路、过载等故障时，能快速切断总电源，避免故障波及变压器。比如1000kVA工业变压器的高压侧出线柜，需承载1440A的额定电流，同时具备50kA的短路分断能力。
馈线柜则聚焦“分支回路的精准控制”，它从常规出线柜获取电能后，将其分配至更细分的用电支路，核心功能是“支路保护+状态监测”。比如1000kVA变压器的低压馈线柜，会将总电能拆分为10-15个支路，分别供给不同生产线的电机，每个支路都配备独立的负荷开关和电流表，能精准监测单支路电流，避免某一支路故障影响整体配电。部分智能馈线柜还可接入监控系统，实现支路负荷的远程调控。
结构部件
结构部件的配置差异，是功能差异的硬件支撑。常规出线柜的核心部件是“大容量主断路器+总保护装置”：主断路器额定电流通常在630A-2500A，适配变压器的总输出容量；保护装置以过流、速断保护为主，响应速度快，优先保障变压器安全。柜体内部空间侧重主回路的绝缘设计，避免总电流过大引发电弧。
馈线柜的核心部件是“多组分支开关+精准监测模块”：分支开关额定电流多为100A-630A，适配细分支路的负荷需求；监测模块包括电流表、电压表、电度表，部分高端款还配备谐波检测仪，能实时反馈支路电能质量。柜体采用模块化设计，每个分支回路独立分隔，检修时只需断开对应支路，无需影响总配电，这也是与常规出线柜的显著区别。
适配场景
结合功能与结构，两者在变压器配套中的场景边界清晰。常规出线柜适配“变压器总输出控制”场景：如工业厂区的1250kVA主变压器高压侧、社区1000kVA箱变的低压总输出端，都需常规出线柜作为“总闸门”，控制整台变压器的电能输出；新能源电站的35kV升压变压器出线端，常规出线柜还需搭配避雷器，应对电网过电压。
馈线柜则适配“多支路精准配电”场景：如工业车间的800kVA变压器，需通过馈线柜将电能分配至车床、风机、照明等10余个支路，每个支路的负荷波动可独立监测；大型社区的630kVA变压器，馈线柜可按楼栋拆分支路，实现“一户一闸”的精准管理；数据中心的1500kVA变压器，馈线柜能为不同机柜集群分配电能，配合智能模块实现负荷均衡。
