高频变压器的相关介绍

如果您正在寻找相关产品或有其他疑问,可随时拨打服务热线,或点击下方按钮与我们在线交流!

2020-07-11 16:25 发布者:admin

  高频变压器是工作频率超过中频(10kHz)的电源变压器,主要用于高频开关电源中作高频开关电源变压器,也有用于高频逆变电源和高频逆变焊机中作高频逆变电源变压器的。按工作频率高低,可分为几个档次:10kHz- 50kHz、50kHz-100kHz、100kHz~500kHz、500kHz~1MHz、10MHz以上。

  工作原理

  变压器是变换交流电压、电流和阻抗的器件,当初级线圈中通有交流电流时,铁芯(或磁芯)中便产生交流磁通,使次级线圈中感应出电压(或电流)。

  变压器由铁芯(或磁芯)和线圈组成,线圈有两个或两个以上的绕组,其中接电源的绕组叫初级线圈,其余的绕组叫次级线圈。

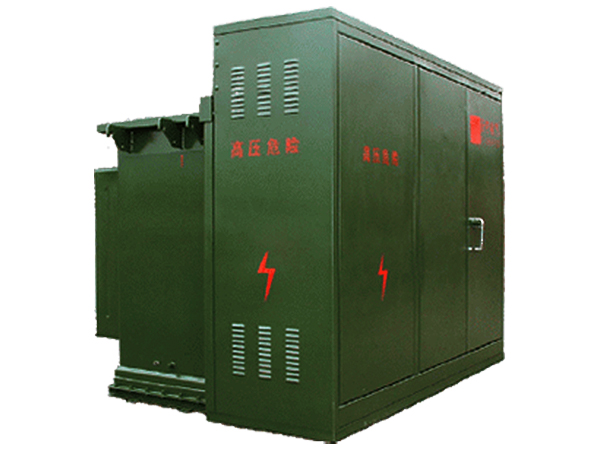

美式变压器

  设计原理

  在高频变压器设计时,变压器的漏感和分布电容必须减至最小,因为开关电源中高频变压器传输的是高频脉冲方波信号。在传输的瞬变过程中,漏感和分布电容会引起浪涌电流和尖峰电压,以及顶部振荡,造成损耗增加。通常变压器的漏感,控制为初级电感量的1%~3%。

  初级线圈的漏感----变压器的漏感是由于初级线圈和次级线圈之间,层与层之间,匝与匝之间磁通没有完全耦合而造成的。

  分布电容----变压器绕组线匝之间,同一绕组的上、下层之间,不同绕组之间,绕组与屏蔽层之间形成的电容称为分布电容。

  初级绕组----初级绕组应放在最里层,这样可使变压器初级绕组每一匝用线长度最短,从而使整个绕组的用线为最少,这有效地减小了初级绕组自身的分布电容。

  次级绕组----初级绕组绕完,要加绕(3~5)层绝缘垫衬再绕制次级绕组。这样可减小初级绕组和次级绕组之间分布电容的电容量,也增大了初级和次级之间的绝缘强度,符合绝缘耐压的要求。

  偏压绕组----偏压绕组绕在初级和次级之间,还是绕在最外层,和开关电源的调整是根据次级电压还是初级电压进行有关。
