欧式箱变与美式箱变的区别

如果您正在寻找相关产品或有其他疑问,可随时拨打服务热线,或点击下方按钮与我们在线交流!

2020-06-04 17:24 发布者:admin

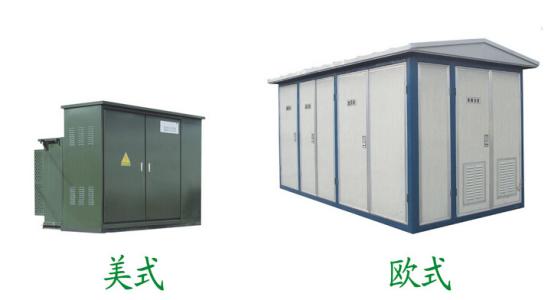

  一般来说,我们通过外形能很快区分开欧式箱变和美式箱变。而且,美式箱变和欧式箱变由于结构不同,可靠性不同,应用的场合也不同。其具体区别如下:

  1、美式箱变

  1)、美式箱变的接线形式:美式箱变一般有一路或两路10KV进线,低压出线电缆,4~6路拥有单台变压器,而变压器容量一般选用500KVA~800KVA。

  2)、美式箱变的主要部件:美式箱变一般由变压器、10KV环网开关、10KV电缆插头、低压桩头箱体等主要部件组成。它具有体积小、造价低、便于安装等优点。

  3)、美式箱变的优缺点:美式箱变具有的优点是体积小占地面积小、便于安放、便于伪装,容易与小区的环境相协调。可以缩短低压电缆的长度,降低线路损耗,还可以降低供电配套的造价。美式箱变的缺点有供电可靠性低;无电动机构,无法增设配电自动化装置;无电容器装置,对降低线损不利;噪音较Ⅲ型站和Ⅴ型站要高,因为Ⅲ型站和Ⅴ型站是将变压器安放在室内,起到隔音的作用;另外,将Ⅲ型站和Ⅴ型站的集中一电磁辐射分解成多点辐射;由于不同容量箱变的土建基础不同,使箱变的增容不便;当箱变过载后或用户增容时,土建要重建,会有一个较长的停电时间,增加工程的难度等。

  2、欧式箱变

  1)、欧式箱变的接线形式:当欧式箱变是单台配电变压器时有两路10KV进线,单台变压器容量一般在500KVA~800KVA,低压出线电缆一般为4~6路。拥有两台配电变压器则有两路10KV进线,每台变压器的容量在500KVA~800KKVA,低压出线电缆一般为8~12路。

  2)、欧式箱变的主要部件:欧式箱变主要由变压器、10KV环网开关柜、低压电容器、低压开关等主要部件组成,相当于将Ⅲ型站的设备紧凑安装在金属的箱体内,使Ⅲ型站小型化。欧式箱变的体积比美式箱变要高要大,造价也比美式箱变要大。

  3)、美式箱变的优缺点:

  欧式箱变的优点有噪音与Ⅲ型站和Ⅰ型站相当,辐射较美式箱变要低,因为欧式箱变的变压器是放在金属的箱体内起到屏蔽的作用,可以设置配电自动化,不但具有Ⅲ型站和Ⅰ型站的优点,而且还有美式箱变的主要优点。但是其缺点在于体积较大,不利于安装,对小区的环境布置有一定的影响。

  虽然都存在着各种缺点,但是随着科学技术的进步,配电自动化、电容补偿等其他的新技术的不断应用于箱变之中,箱变一定会取代传统的土坯房变电站,成为电力系统中不可或缺的部件。
